          YK-101制袋机极限说明书
          发布日期:2022/3/26 10:27:00 点击数:2228 次

          无锡海利达自动化仪器厂

          YK-101触摸屏控制系统

          使用说明书(制袋机极限版)


          一、概述

          YK-101控制系统为全数字触摸式控制系统,该系统采用高性能芯片.7寸液晶显示屏.触摸屏等高数字化产品。外观独特,界面新颖,操作简单,抗干扰能力极强。现已广泛用于塑料制袋机、横切机、全自动无纺布制袋机.全自动编织袋制袋机、圆织机等领域。

          本系统输入16个点(包括2路高速测速端口),输出16个点,外加4路模拟量输出??赏笨刂浦鞯缁ㄈ嘁觳降缁┧土系缁ㄋ欧缁虿浇缁帕系缁ㄖ绷鞯缁蛉嘁觳降缁迪终嬲庖迳系娜龅缁皆诵?。即全自动加速功能,主机速度和后放料速度数据同时换算后速度自动分配。

          二、简介

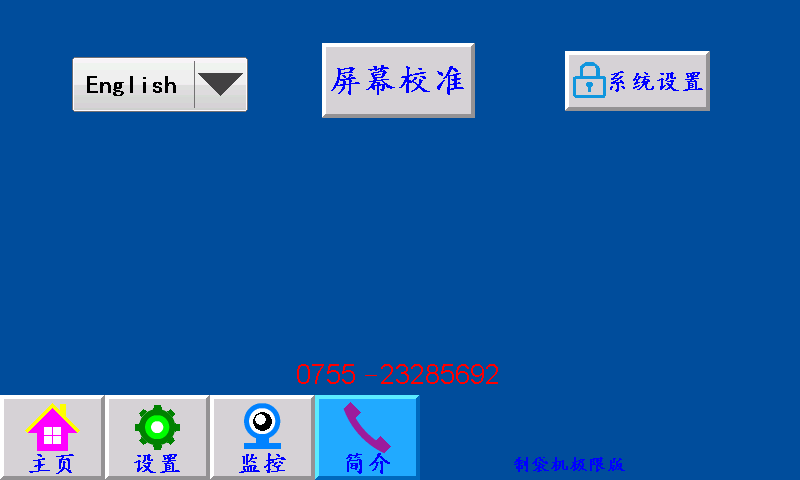

          English/中文:中文和英文界面切换按键。

          系统设置:按此键输入正确的密码,方可进入。

          三、主页

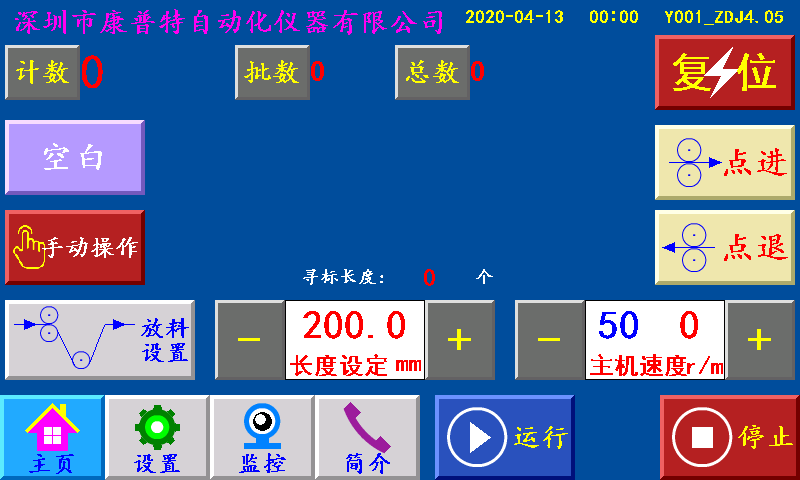

          长度设定:显示制袋所设定长度,单位:毫米(也可以当按键直接调节长度)

          主机速度:控制主机加减速快慢。

          放料设置:进入放料设置界面修正当前主机模拟系数。

          计数/清零:单批次累计到一批个数结束时,个数自动归零;按“计数/清零”键清零清个数。

          批数/清零:一批结束后,批数加“1”,

          总数/清零:个数每加一个,总数加“1”;按“总数/清零”键清零总数。

          空白/深色/浅色:三种状态切换。

          空白:指光电忽略色标光电传感器信号;

          深色:指跟踪印刷制品时,以深颜色的色标点为跟踪点;

          浅色:指跟踪印刷制品时,以浅颜色的色标点为跟踪点。

          寻标:当‘寻标’键选择“深色/浅色”时按此键,伺服(步进)电机一直转到深色的色标点自动停转时,设置为“追深”;伺服(步进)电机一直转到浅色的色标点自动停转时,设置为“追浅。

          当‘寻标’键选择“空白”时,按此键无效

          点进:在停止状态下,手动伺服(步进)电机正转。

          点退:在停止状态下,手动伺服(步进)电机反转,在运行状态下此键变为“补数”,按此键计数减1。

          复位:系统不能正常工作时,按此键程序重新启动,也可以做紧急?;?。

          运行:按此键,主机正常运行。(长按3秒左右)

          停止:按此键,霍尔开关GK1检测到高位停机信号;主机自动?;?/span>

          状态显示:运行/停止/超速/暂停/脱标/完料,六种状态切换显示。

          运行:按启动键后显示“运行”。

          停止:通电后一直显示“停止”。

          超速:主机速度过快步进(伺服)电机送料还没有结束时,主机?;允尽俺佟?。

          暂停:当机型选择“暂?!笔币慌崾;鶱秒后主机自动开机。

          脱标:在制作印刷制品时没有跟踪到色标点显示“脱标”。

            完料:当主机运行,X15检测到断料信号时,蜂鸣器报警,主机停机,显示故障“完料”。主机停止状态下X15检测到完料信号时,蜂鸣器报警,显示故障“完料”。(按“停止”清除故障)

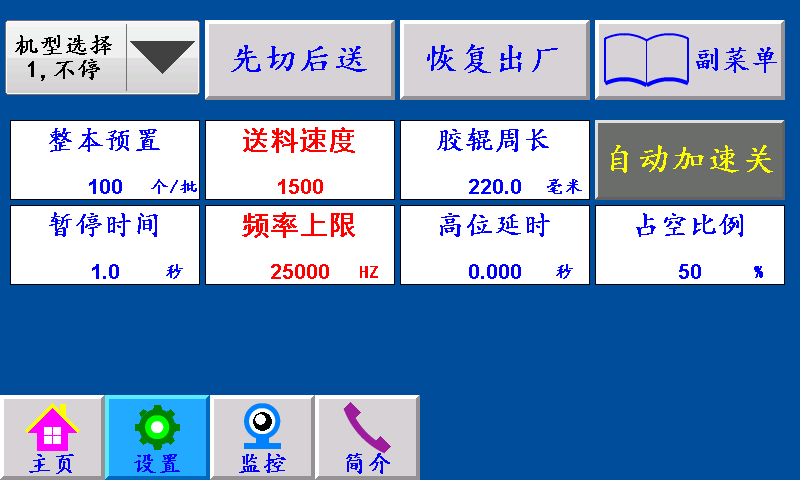

          四、设置

          不停/暂停/?;骸安煌!保阂慌崾骰煌?,继续正常工作。

                “暂?!保阂慌崾骰萃?,停到暂停时间结束,主机自动开机。

          “?;保阂慌崾骰远;蟛辉僭诵校侄雌舳娇稍诵小?/span>

          先切后送/先送后切:“先切后送”:按启动键,主机先运行,GK1霍尔开关检测到伺服(步进)电机的送料信号,伺服(步进)电机开始送料。

                  “先送后切”:按启动键,伺服(步进)先送料,送料结束后主机再运行。

          恢复出厂:按此键恢复出厂设置(慎用)。

          副菜单:点击此键进入副菜单界面。

          整本预置:一批设定的个数,提前5个报警。单位:个

          暂停时间:当机型选择暂停,一批结束后主机自动停机所设定的时间。

          送料速度:伺服(步进)电机的加减速时间,设定越大,伺服(步进)电机起步越快。

          频率上限:伺服(步进)电机的最高转速,设定越大,伺服(步进)电机的转速越快。

          高位延时:在停机的时候,主机上升的最高位的位置。该设定值越大,停的位置越高。

          胶辊周长:伺服(步进)电机带动橡胶辊转一圈的长度。

          占空比例:“自动加速开”时,主机运行一个周期送料所占的时间比例。

          自动加速关/自动加速开:自动加速关:自己调节送料速度

          自动加速开:根据设定的袋长等自动调节送料速度

          五、副菜单

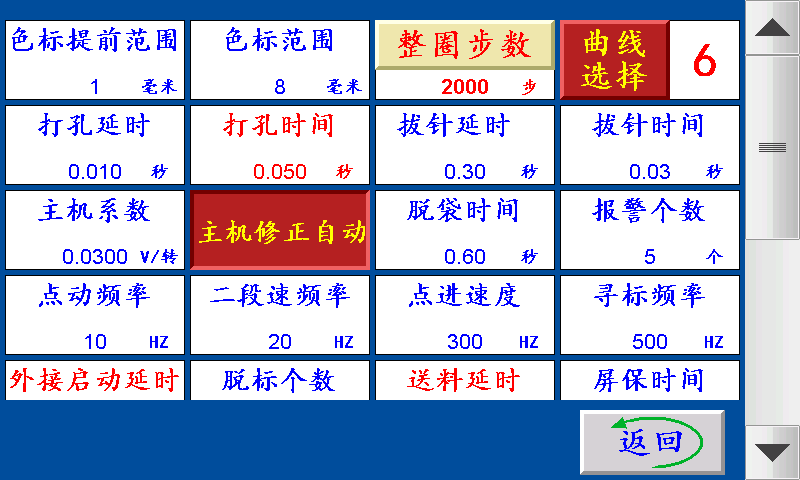

          色标范围:制作彩色制品时,伺服(步进)电机以恒定的速度寻找色标点的范围(即色标光电在『长度—设定的色标范围长度』范围内寻找色标,寻至『长度+设定的色标范围长度』。

          点动频率:停止状态下,X04(点动)收到信号时,Y07主机信号输出,切刀上下运行,速度由此参数调节。

          二段速频率:主机运行时按停止键,主机切换成二段速?;?,二段速速度由此参数调节。

          点进速度:伺服(步进)电机的点进/点退时的速度,设定越大,伺服(步进)电机的转速越快。

          寻标频率:伺服(步进)电机追色标时的速度,设定越大,伺服(步进)电机的转速越快。

          打孔延时:送料结束后延时此参数设定的时间后打孔信号输出。

          打孔时间:伺服(步进)电机转结束,打孔电磁阀工作的时间。

          报警个数:一批结束前提前N个报警。

          拔针延时:一批结束后延时此参数设定的时间后拔针信号输出。

          拔针时间:一批结束后延时“拔针延时”的时间后拔针信号输出,跟脱袋信号一起断开。

          脱袋时间:一批结束后延时“拔针延时”加“拔针时间”的时间后脱袋信号输出,时间结束后跟拔针信号一起断开

          送料延时:下一次送料时,延时送料延时时间后开始送料。

          屏保时间:主机运行状态下,在主界面停留此时间进入屏保状态。(设置0则屏保无效)

          横吹百分比:由输入点X01送料信号控制横吹信号输出,输出时间由此参数来设定调节。

          竖吹时间:由输入点竖吹输入控制竖吹信号输出,时间由此参数来设定调节。

          堵料时间:连续收到堵料信号“堵料时间”后,主机高位停止,显示故障“堵料”

          脱标个数:设定N个,制作彩色制品时,跟踪N次色标点,跟踪不住自动?;?。

          外接启动延时:点击外接启动按钮时,持续该时间后主机开始启动。

          整圈步数:伺服(步进)电机转一圈所需要的脉冲个数。

          曲线选择:1~9,步进电机默认1,伺服电机默认6

          主机系数:控制主机速度快慢。

          主机修正手动/主机修正自动:

          主机修正手动:手动调节主机系数来改变主机速度

          主机修正自动:自动修正好主机速度对应的主机系数大小。



          六、手动操作界面

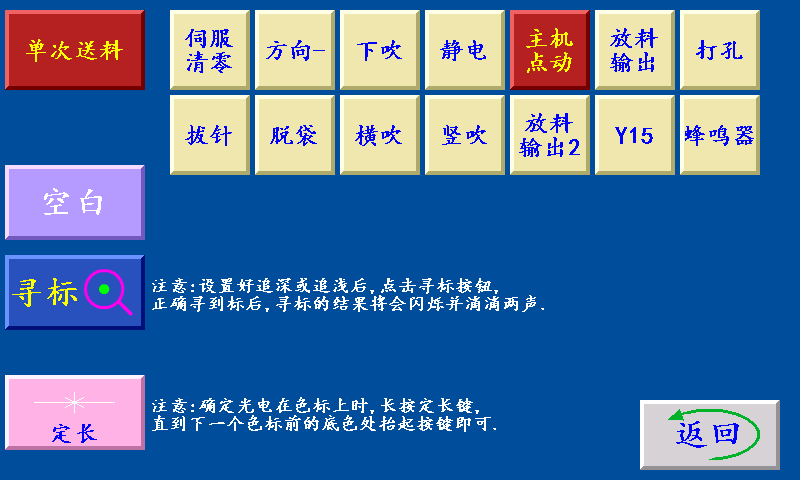

          单次送料:?;刺?,点击此键,送一次料后停止。

          寻标:当‘寻标’键选择“深色/浅色”时按此键,伺服(步进)电机一直转到深色的色标点自动 停转时,设置为“追深”;伺服(步进)电机一直转到浅色的色标点自动停转时,设置为“追浅。

          当‘寻标’键选择“空白”时,按此键无效

          (注释:黄色按键在?;刺拢馐越盼皇欠裾?span style="font-family:"">)

          七、放料设置界面

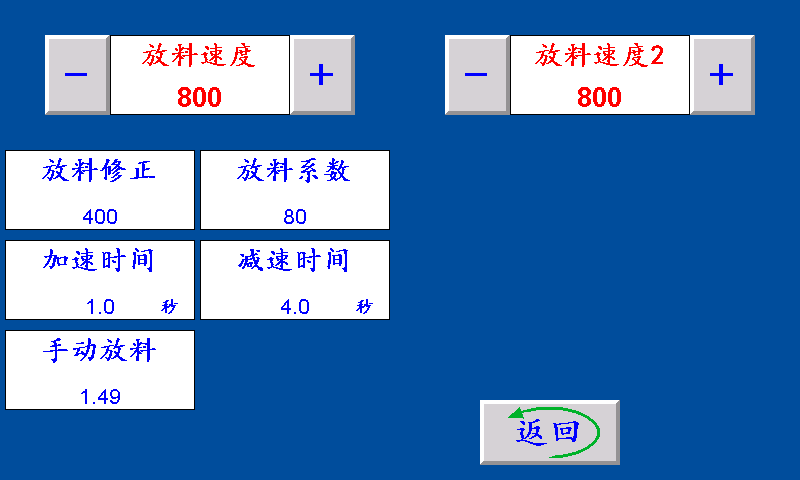

          后放料速度:控制后放料电机的转速快慢。

          手动放料:?;刺?,手动放料的速度。

          放料修正:控制后放料电机的加减速快慢,设定值越小越快。

          放料系数:控制后放料速度加减变化的当量。

          加速时间:主机启动后,后放料起步加速到最高速所需的时间。

          减速时间:主机停止后,后放料从最高速减到最低速所需的时间。

          八、输入传感器逻辑关系图

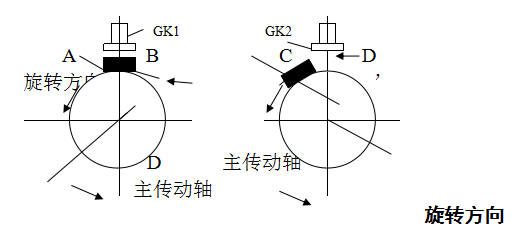

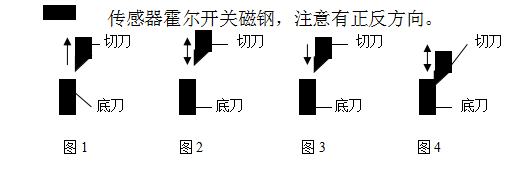

          A ,开始送料位置,此时切刀向上运动,刚离开底刀,步进电机可顺利地将被制料送出(图1)。

          B, 高位?;恢?,此时切刀向上运动,至最高点,?;墒固糖械恫恢掠谄苹当恢屏希ㄍ?span style="font-family:"">2)。

          C ,拖料极限位置,此时切刀向下运动,刚到底刀处,此时步进电机不能再送料,否则,被制料会堵于刀内或拉断(图3)。

          D, 整本脱袋位置,此时切刀向下运动,刚到最低点,整本机在此位置将拉针拔出,再把整本制品推出(图4)。

          九、外接附件

          1、 霍尔开关   红:+24V;黑:GND;黄:输入信号

          2、 色标光电   红:+24V;黑:GND;白或绿:输入信号

          3、 蜂鸣器     红:+24V;黑:蜂鸣器信号

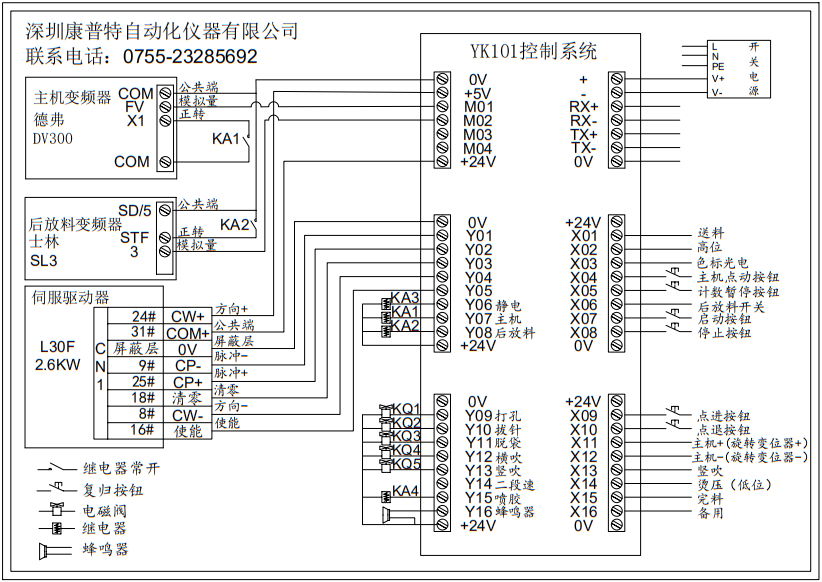

          十、外部接线



          输入信号接线端子(0V)        输出信号接线端子(0V)

          01,+(DC24V接入)                   01,0V

          02,-                           02,+5V

          03,RX+                         03,M01 主机模拟

          04,RX-                        04,M02 放料模拟

          05,TX+                          05,M03 备用模拟

          06,TX-                      06,M04 备用模拟

          07,0V                           07,+24V





          01,+24V                          01,0V

          02,X01  GK1送料                    02,Y01 (CP1脉冲-)

          03,X02  GK2极限                    03,Y02

          04,X03  色标光电                   04,Y03 伺服清零

          05,X04  外接主机点动                 05,Y04 (CW-方向)

          06,X05  下吹输入                   06,Y05 下吹(0V)

          07,X06  放料开关                   07,Y06 静电输出信号(0V)

          08,X07  外接启动                   08,Y07 主机输出信号(0V)

          09,X08  外接停止                   09,Y08 放料开关信号(0V)

          10,0V                           10,+24V



          01,+24V                          01,0V

          02,X09  外接点进                   02,Y09 打孔输出(0V)

          03,X10  外接点退                   03,Y10 拔针输出(0V)

          04,X11  主机+                     04,Y11 脱袋输出(0V)

          05,X12  主机-                     05,Y12 横吹输出(0V)

          06,X13  竖吹输入                   06,Y13 竖吹输出(0V)

          07,X14  放料开关2                   07,Y14 放料2开关信号(0V)

          08,X15  完料                   08,Y15

          09,X16  堵料                      09,Y16 蜂鸣器(0V)

          10,0V                           10,+24V


          ----------------------------------
          公司名称:无锡海利达自动化仪器厂
          电话:0510-85500218


          上一个:YK-300七个放料说明书  下一个: YK-101台布折叠机说明书
