      YK-101台布折叠机说明书
      发布日期:2022/3/26 10:16:00 点击数:1855 次

      无锡海利达自动化仪器厂

      YK-101触摸屏控制系统

      使用说明书(台布折叠机)

      一、概述

      YK-101控制系统为全数字触摸式控制系统,该系统采用高性能芯片.7寸液晶显示屏.触摸屏等高数字化产品。外观独特,界面新颖,操作简单,抗干扰能力极强。现已广泛用于塑料制袋机、横切机、全自动无纺布制袋机.全自动编织袋制袋机、圆织机等领域。

      本系统输入16个点(包括2路高速测速端口),输出16个点,外加4路模拟量输出。可同时控制主电机(三相异步电机)送料电机(伺服电机或步进电机),放料电机(直流电机或三相异步电机),实现真正意义上的三个电机同步运行。即全自动加速功能,主机速度和后放料速度数据同时换算后速度自动分配。

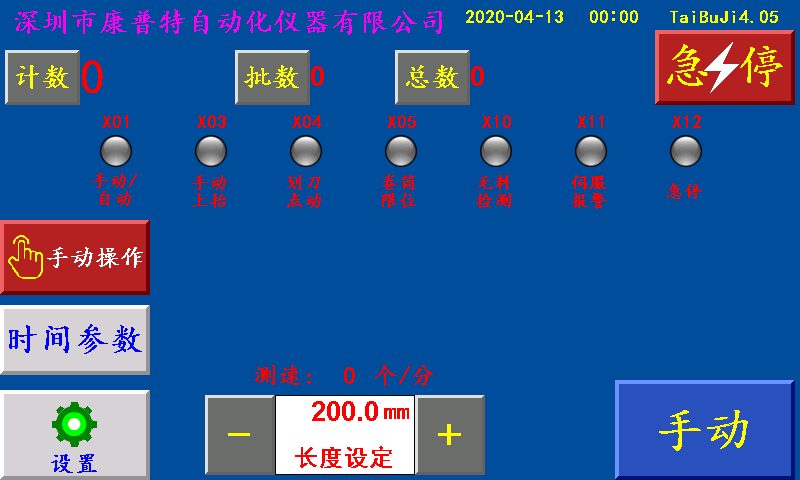

      二、主页

      长度设定:显示制袋所设定长度,单位:毫米(也可以当按键直接调节长度)

      计数/清零:单批次累计到一批个数结束时,个数自动归零;按“计数/清零”键清零清个数。

      批数/清零:一批结束后,批数加“1”,

      总数/清零:个数每加一个,总数加“1”;按“总数/清零”键清零总数。

      急停:系统不能正常工作时,按此键程序重新启动,也可以做紧急停机用。

      运行:按此键,主机正常运行。(长按3秒左右)

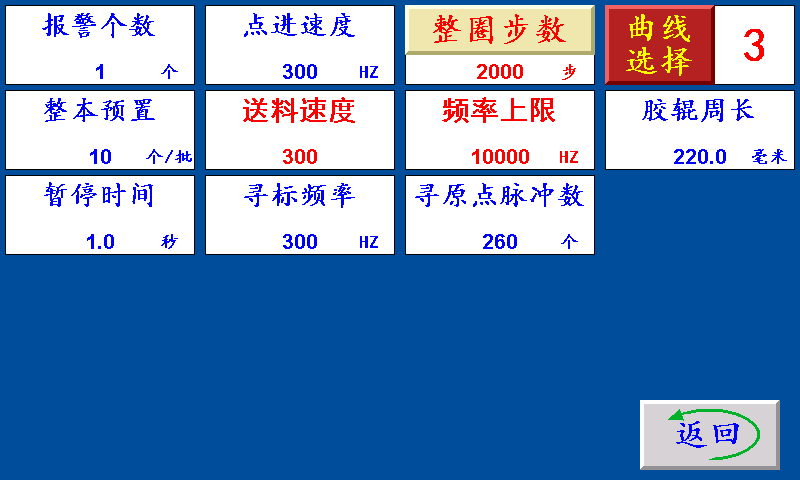

      三、设置

      整本预置:一批设定的个数,提前5个报警。单位:个

      报警个数:一批结束前提前N个报警。

      暂停时间:当机型选择暂停,一批结束后主机自动停机所设定的时间。

      点进速度:伺服(步进)电机的点进/点退时的速度,设定越大,伺服(步进)电机的转速越快。

      寻标频率:伺服(步进)电机追色标时的速度,设定越大,伺服(步进)电机的转速越快。

      寻原点脉冲数:卷筒回原点限位时,提前寻原点脉冲数开始寻原点限位。

      送料速度:伺服(步进)电机的加减速时间,设定越大,伺服(步进)电机起步越快。

      频率上限:伺服(步进)电机的最高转速,设定越大,伺服(步进)电机的转速越快。

      胶辊周长:伺服(步进)电机带动橡胶辊转一圈的长度。

      整圈步数:伺服(步进)电机转一圈所需要的脉冲个数。

      曲线选择:1~9,步进电机默认1,伺服电机默认6

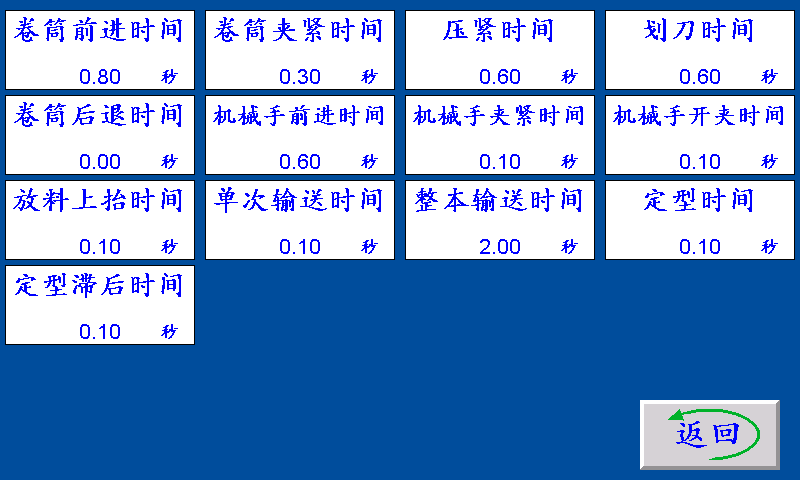

      四、时间参数

      卷筒前进时间:卷筒前进电磁阀输出的时间。

      卷筒后退时间:卷筒后退时,卷筒前进电磁阀关闭的时间。

      卷筒夹紧时间:卷筒前进时间结束后,卷筒夹信号输出卷筒夹紧时间。

      放料上抬时间:卷筒夹紧时间结束后,放料上抬信号输出放料上抬时间。

      压紧时间:卷筒步进(伺服)电机输出卷料长度后,压紧信号输出压紧时间。

      划刀时间:压紧时间结束后,划刀信号输出划刀时间后关闭。

      机械手前进时间:卷筒回到原点限位后,机械手前进信号输出机械手前进时间。

      机械手夹紧时间:机械手前进时间结束后,机械手夹紧信号输出机械手夹紧时间。

      机械手开夹时间:机械手夹紧时间结束后,机械手前进信号关闭机械手开夹时间后,机械手夹紧信号关闭。

      单次输送时间:定型信号关闭滞后时间后,输送带输出单次输送时间。

      整本输送时间:定型信号关闭滞后时间并且数量到达一批后,输送带输出整本输送时间。

      定型时间:机械手开夹后,定型信号输出定型时间后关闭。

      定型滞后时间:定型信号关闭定型滞后时间后,输送信号开始输出。

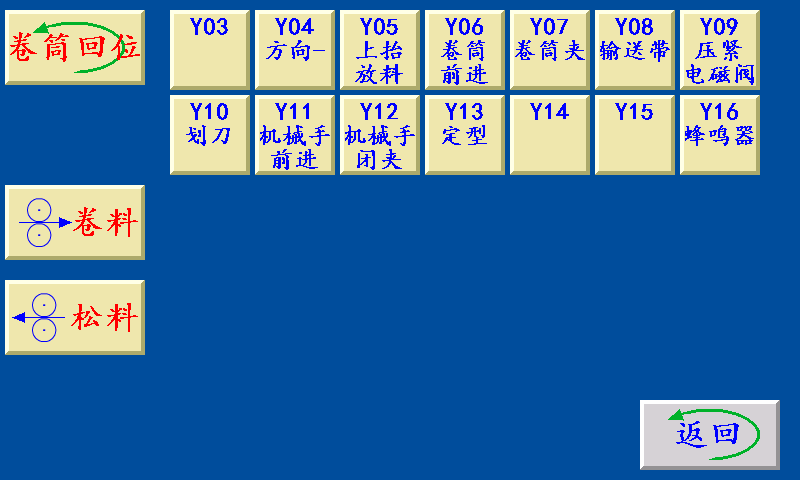

      五、手动操作

      卷筒回位:卷筒不在原点时,卷筒回到卷筒原点限位。

      (注释:黄色按键在停机状态下,测试脚位是否正常)

      六、外接附件

      1、 霍尔开关   红:+24V;黑:GND;黄:输入信号

      2、 色标光电   红:+24V;黑:GND;白或绿:输入信号

      3、 蜂鸣器     红:+24V;黑:蜂鸣器信号

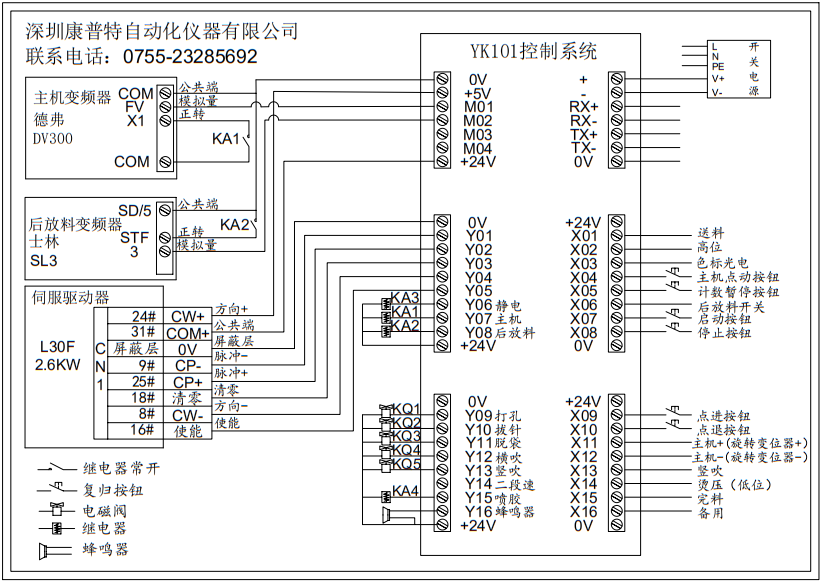

      七、外部接线

      输入信号接线端子(0V)       输出信号接线端子(0V)

      01,+(DC24V接入)                   01,0V

      02,-                           02,+5V

      03,RX+                      03,M01 主机模拟

      04,RX-                        04,M02 放料模拟
      05,TX+                         05,M03 备用模拟

      06,TX-                      06,M04 备用模拟

      07,0V                          07,+24V


      01,+24V                         01,0V

      02,X01  手动/自动                02,Y01 (CP-脉冲)

      03,X02                        03,Y02 (CP+脉冲)

      04,X03  手动上抬                  04,Y03

      05,X04  划刀点动                  05,Y04 (CW-方向)

      06,X05  卷筒限位                  06,Y05 上抬放料信号(0V)

      07,X06                        07,Y06 卷筒前进信号(0V)

      08,X07                        08,Y07 卷筒夹紧信号(0V)

      09,X08                        09,Y08 输送带信号(0V)

      10,0V                          10,+24V



      01,+24V                          01,0V

      02,X09                       02,Y09 压紧信号(0V)

      03,X10  无料检测                   03,Y10 划刀输出(0V)

      04,X11  伺服报警                   04,Y11 机械手前进信号(0V)

      05,X12  急停                   05,Y12 机械手闭夹信号(0V)

      06,X13                        06,Y13 定型信号(0V)

      07,X14                         07,Y14

      08,X15                       08,Y15

      09,X16                          09,Y16 蜂鸣器(0V)

      10,0V                           10,+24V


      ----------------------------------
      公司名称:无锡海利达自动化仪器厂
      电话:0510-85500218
